某精密企業恒溫恒濕項目設計方案
重點說明：本設計與施工案例是中山市科瓦特機電有限公司給國內某知名機械裝備制造業、精密加工企業的恒溫恒濕工程項目。
版權屬我司所有，未經我司許可不得轉載，否則我司將追究其法律責任！本案例包括：恒溫恒濕車間、三坐標恒溫恒溫實驗室、
計量恒溫恒濕實驗室等恒溫恒濕工程的設計、數據分析、施工說明！
一、設計依據
1.建設單位提供的設計技術要求、實驗室建筑結構資料及現場實際情況。
2.《GB 50019-2015 工業建筑供暖通風與空氣調節設計規范》
3.《GB50016-2006 建筑設計防火規范》
4.《GB50243-2002 通風與空調工程施工驗收規范》
5.《GB 50189-2005公共建筑節能設計標準》
6.《GB 50242-2002 建筑給水排水及采暖工程施工質量驗收規范》
7.《GB50303-2002建筑電氣工程施工質量驗收規范》
8.《GB50185-2010工業設備及管道絕熱工程施工質量驗收規范》
9.《JGJ91-93 科學實驗室建筑設計規范》
10.《國家建筑標準設計圖集-暖通空調設計選用手冊》
11.其他相關技術標準及規范
二、工程概況
此項目為某公司F車間內部計量與檢測中心及精密加工車間保溫板結構及恒溫恒濕空調系統設計與施工。
1.設計氣象參數
2.房間的設計條件
1)標測量室為恒溫恒濕設計，車間內部滿足室內溫度20±2℃，相對濕度50±10%RH。
2)加工車間為恒溫恒濕設計，車間內部滿足室內溫度25±2℃，相對濕度50±10%RH。
3)計量室與辦公會議區為舒適性空調，按要求安裝天花式空調與柜式空調。
具體的設計參數可點擊恒溫恒濕項目具體設計參數 下載
四、 空調形式
1、恒溫恒濕空調型式采用水冷柜式空調機組。
2、舒適性空調采用一拖一天花嵌入式空調和一拖一立柜式空調機組。
3、冷卻水塔安裝于車間旁邊辦公室樓頂處。
五、氣流組織
1、模具車間恒溫恒濕系統采用上送下側回的氣流組織形式，即頂送風，側面下部回風。
六、系統控制
1、**車間恒溫恒濕系統空調機組為恒溫恒濕自動控制，溫濕度設定可調，可定時開關機等。
七、空調風管
1、設計圖中所注風管的標高,對于圓形時,以中心線為準;對于方形或矩形時,以風管底為準。
2、風管材料采用鍍鋅板風管制作,外貼保溫棉,鍍鋅板和保溫棉厚度及加工方法,按《通風與空調工程施工及驗收規范》
(GB50243-2002)的規定確定.
3、空調機組與風管相連處,應設置長度為200～300mm的人造革軟接;軟接的接口應牢固,嚴密.在軟接處禁止變徑.
4、所有水平或垂直的風管,必須設置必要的支,吊或托架,其構造形式由安裝單位在保牢固,可靠的原則下根據現場情況選定,詳見
《03K132風管支吊架》
.
5、風管支,吊或托架應設置于保溫層的外部,并在支吊托架與風管間鑲以墊木,同時,應避免在法蘭,測量孔,調閥等零部件處設置
支吊托架.
八、空調水管
1、材料:冷卻水供回水管,管徑DN≤80者,均采用絲扣連接。管徑DN＞80者,均采用焊接或法蘭連接。
2、系統的最高處,應設自動排氣閥;系統最低處,應設置DN20的放水閥。
3、管道防腐：水系統的水管，應在清除表面鐵銹.焊渣.毛刺.油污等并在系統試壓合格后刷兩層防銹漆。
4、空調機的冷凝水管在安裝時.向排水方向坡度為0.01，需設存水彎，水封高度不小于50mm。
5、管道試壓：冷卻水系統管網安裝完畢后，必須進行水壓試驗，試驗壓力不低于0.6MPa。管道壓力試驗及嚴密性試驗按方法
《通風與空調工程施工質量驗收規范》GB50243-2002執行。
6、冷凝水管管網安裝完畢后，應進行充水試驗，不滲不漏為合格。
九、系統調試和試運行
空調制冷系統安裝竣工并經試壓,沖洗合格以后。即可投入試運行,進行測定與調整,主要內容有：
1)單機試運轉
應逐臺啟動投入運轉,考核檢查其基礎,轉向,傳動,潤滑,平衡,升溫等的牢固性,正確性,靈活性,可靠性,合理性等.
2)系統的測定與調整
a.測定通風機的風量,風壓;
b.按不同的設計工況進行試運行,調整至符合設計參數;
c.測定與調整室內的溫度和濕度,使之符合設計規定數值.
3)冷(熱)態調試
a.考核并測定設備加熱,冷卻,加濕等能力.
b.按不同的設計工況進行試運行,調整至符合設計參數.
c.測定與調整室內的溫度和濕度,使之符合設計規定數值.
4)自控系統的調整
將各個自控環節逐個投入運行,按設計要求調整設定值,逐一檢查,考核其動作的準確性與可靠性必須調整至各項控制指標符合
設計要求.
5)綜合調試
根據實際氣象條件,讓系統連續地運行不少于24h,并對系統進行全面檢查,調整,考核各項指標,以全部達到設計要求為合格.以上
調試過程,應做好書面記錄.
十、其它各項施工要求,應嚴格遵守《通風與空調工程施工質量驗收規范》GB50243-2002的有關規定.
綜合以上參數，設計出該企業的恒溫恒濕車間、三坐標恒溫恒溫實驗室、計量恒溫恒濕實驗室等設計方案及施工說明！
如下附件：

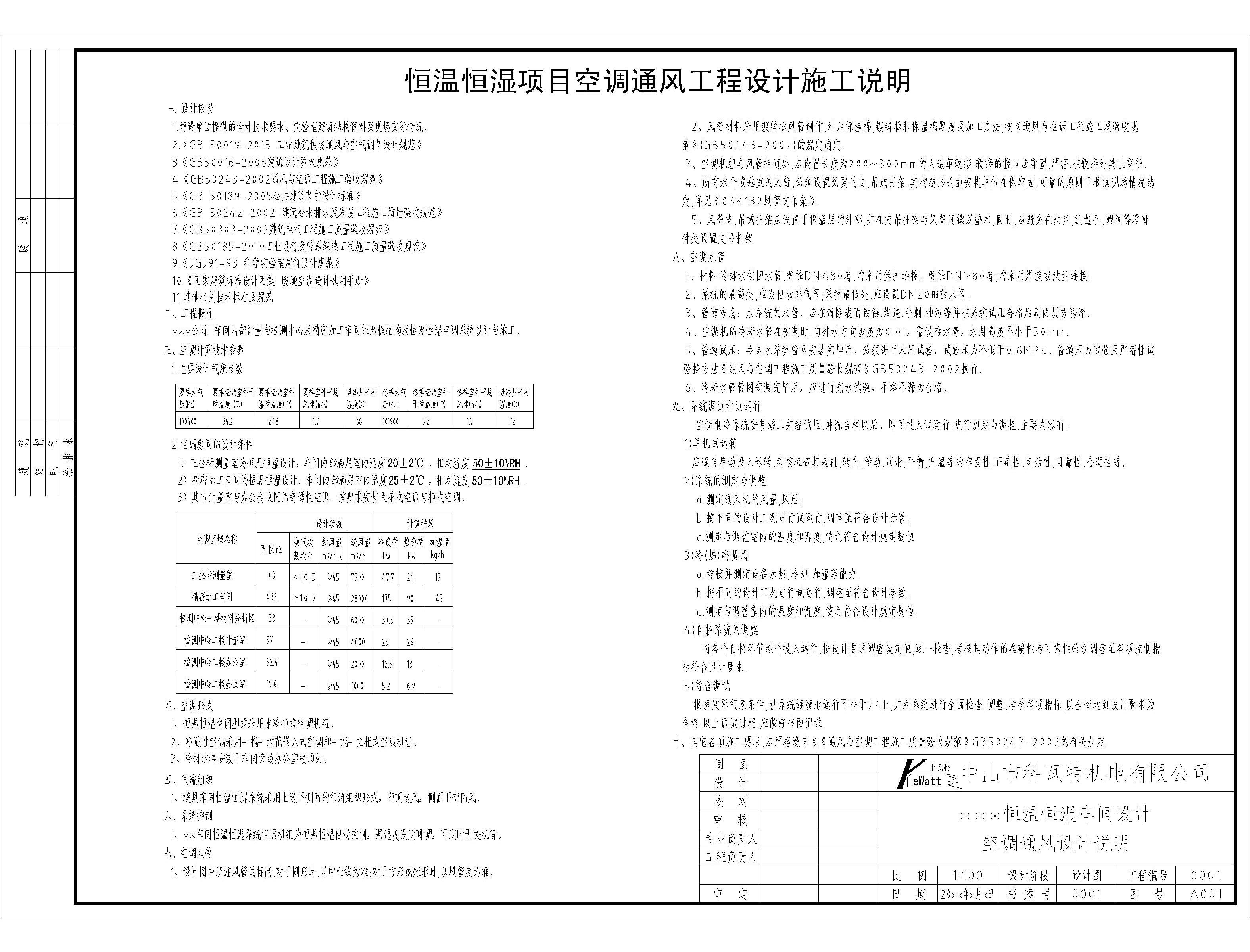

1恒溫恒濕車間設計方案-之設計說明，點擊打開

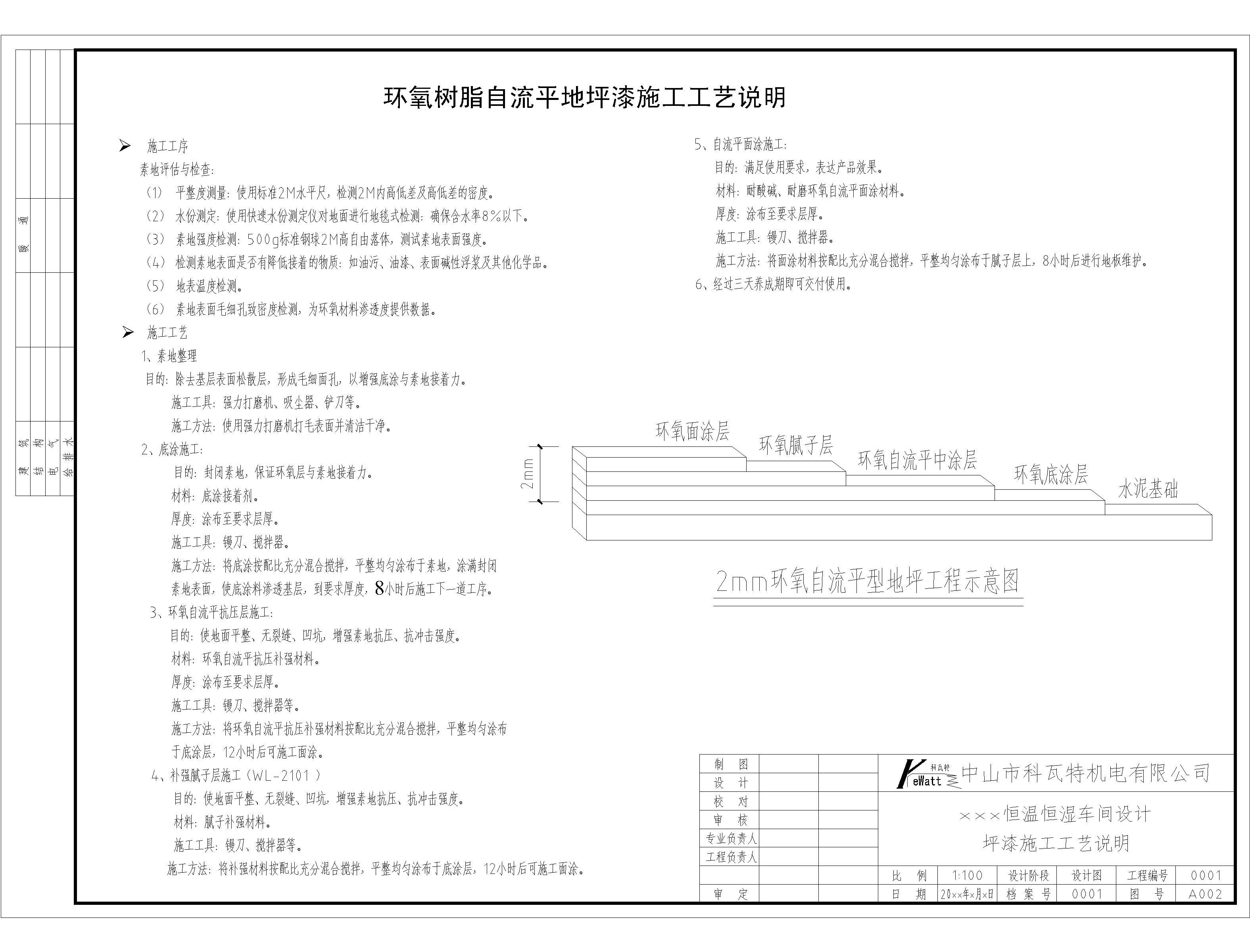

2恒溫恒濕車間設計方案-之地坪施工，點擊打開

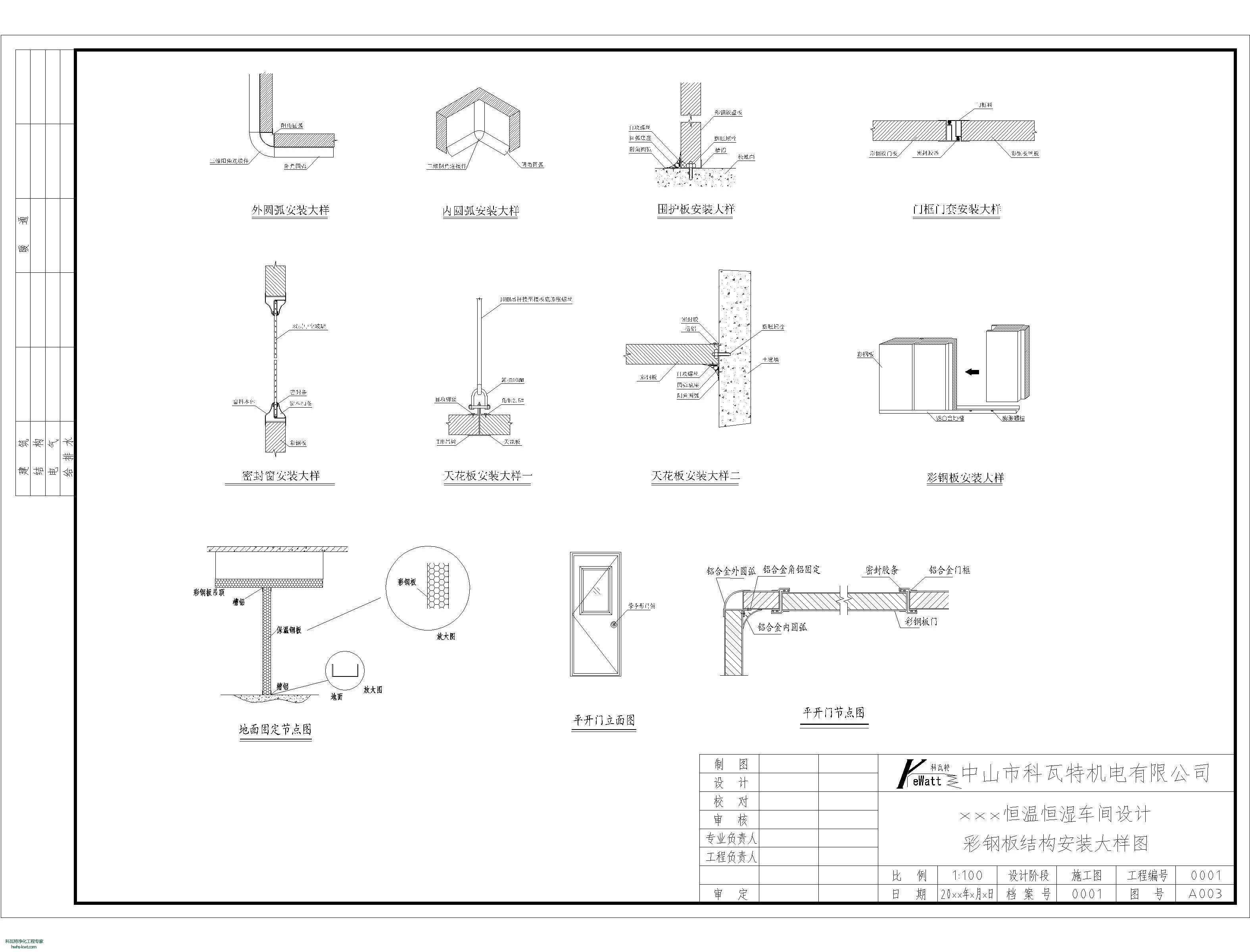

3恒溫恒濕車間設計方案-之圍房構架，點擊打開

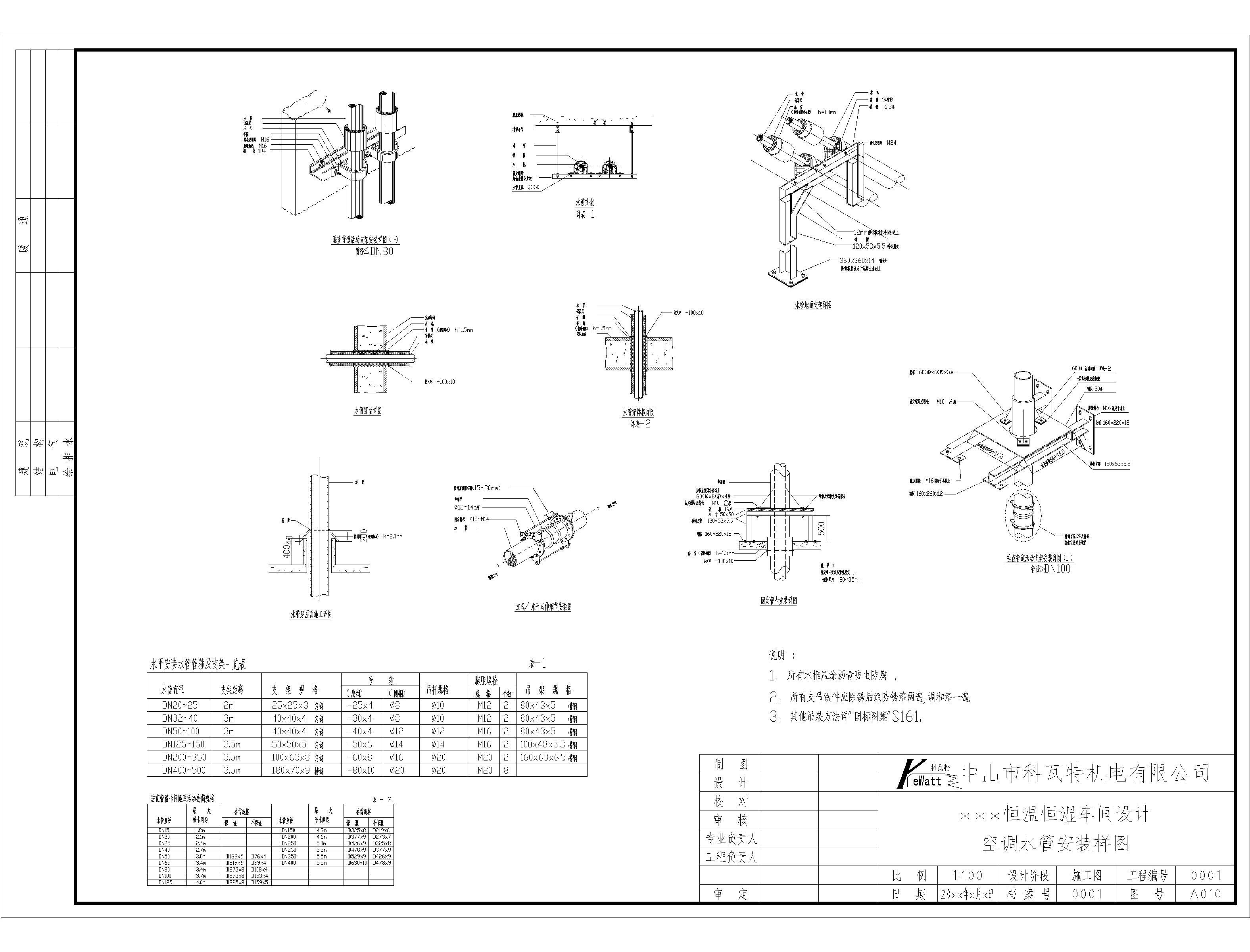

4恒溫恒濕車間-之空調水管安裝結構大樣圖，點擊打開

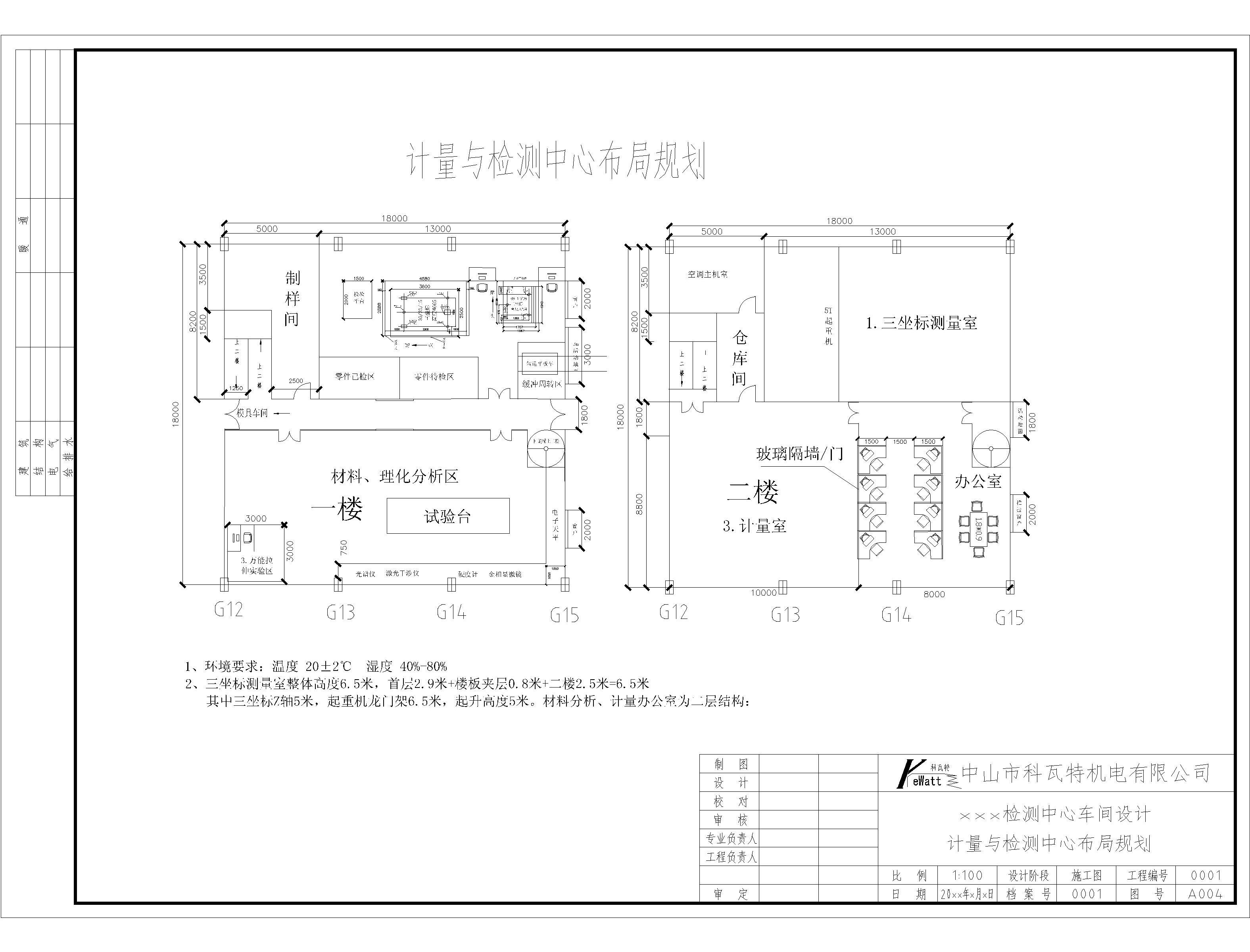

5恒溫恒濕計量檢測中心布局規劃方案，點擊打開

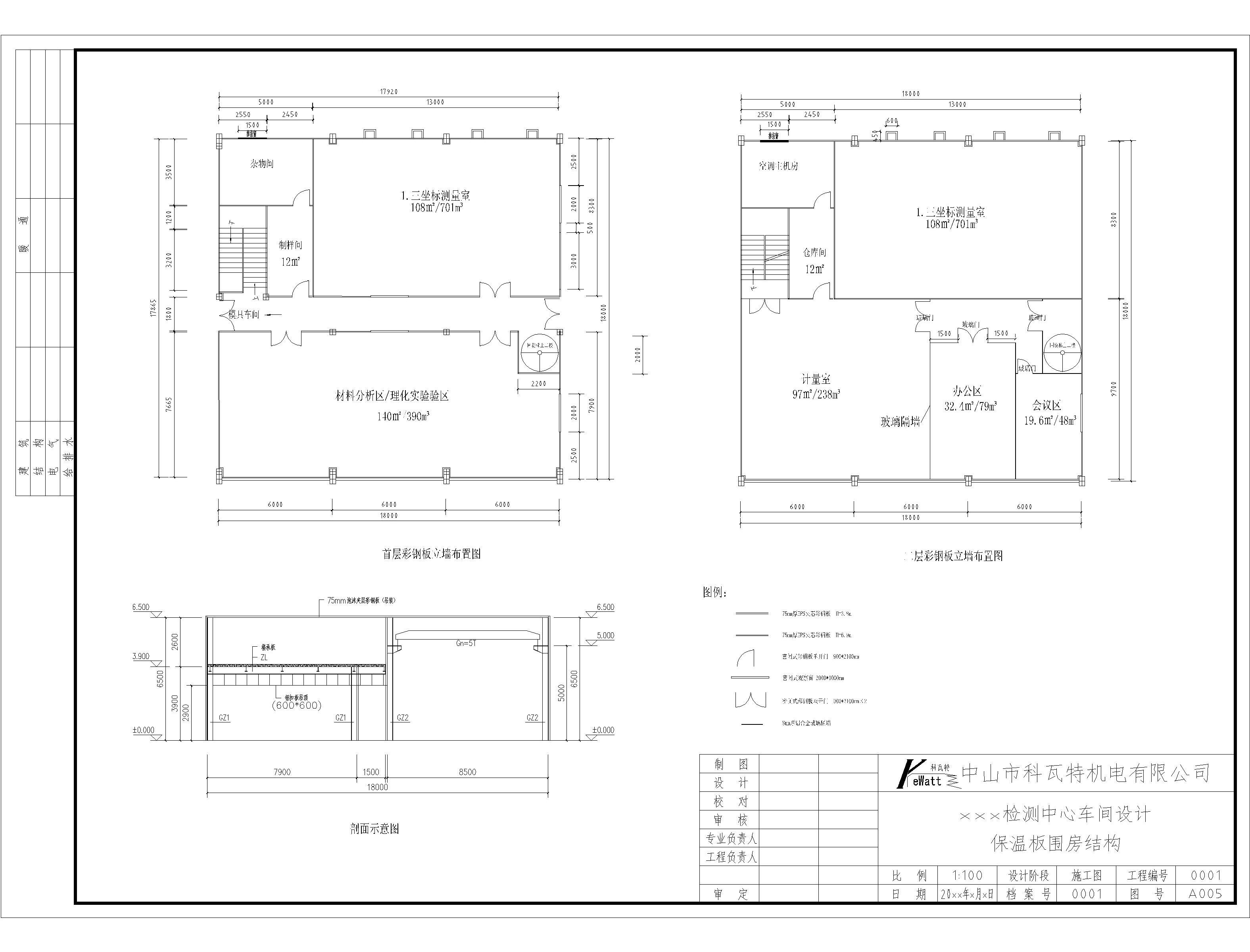

6恒溫恒濕計量檢測中心圍房結構圖，點擊打開

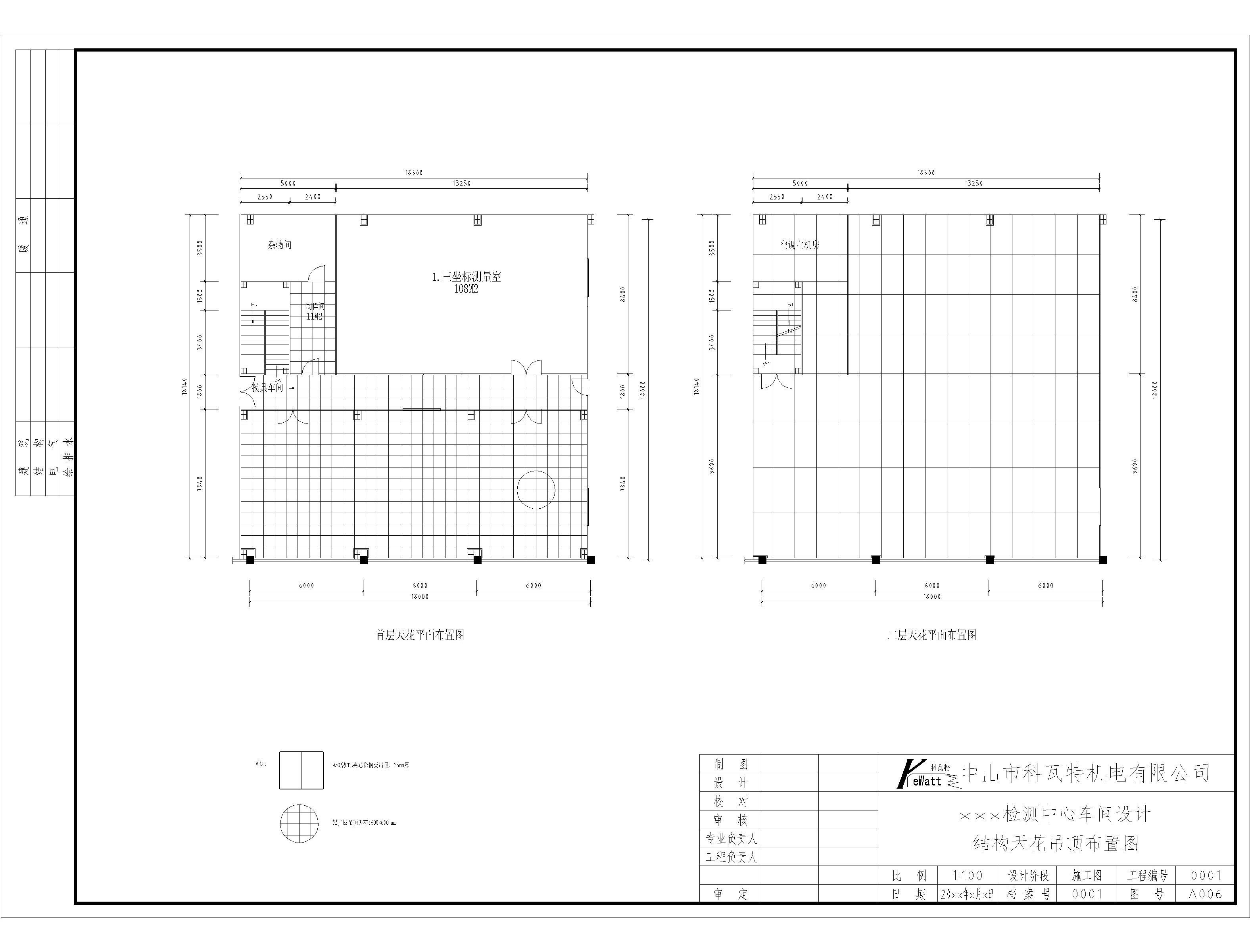

7恒溫恒濕計量檢測中心天花布置圖，點擊打開

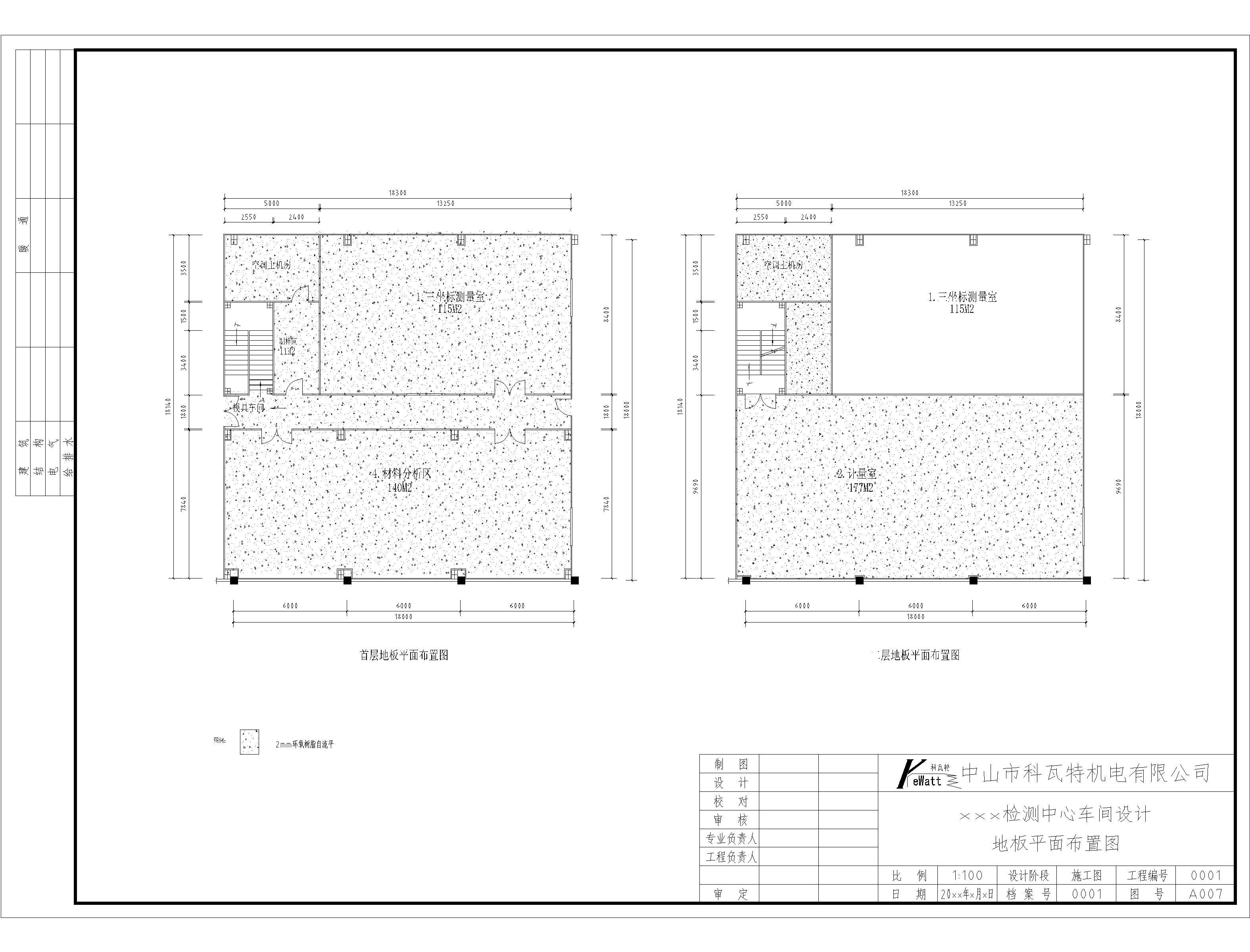

8恒溫恒濕計量檢測中心地面布置圖 ，點擊打開

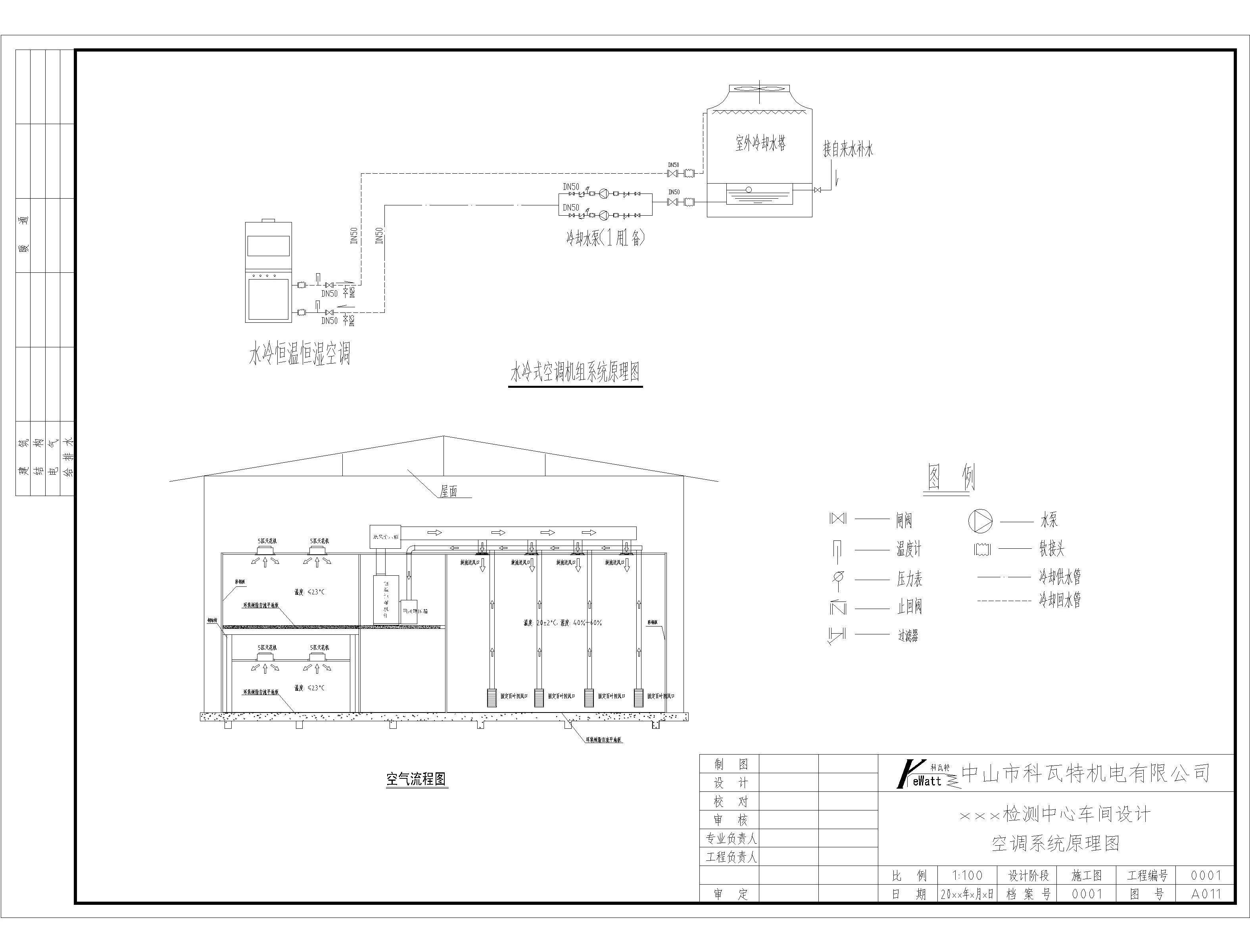

9恒溫恒濕實驗室-計量檢測中心空調原理圖，點擊打開
10恒溫恒濕實驗室-計量檢測中心空調布置圖，點擊打開

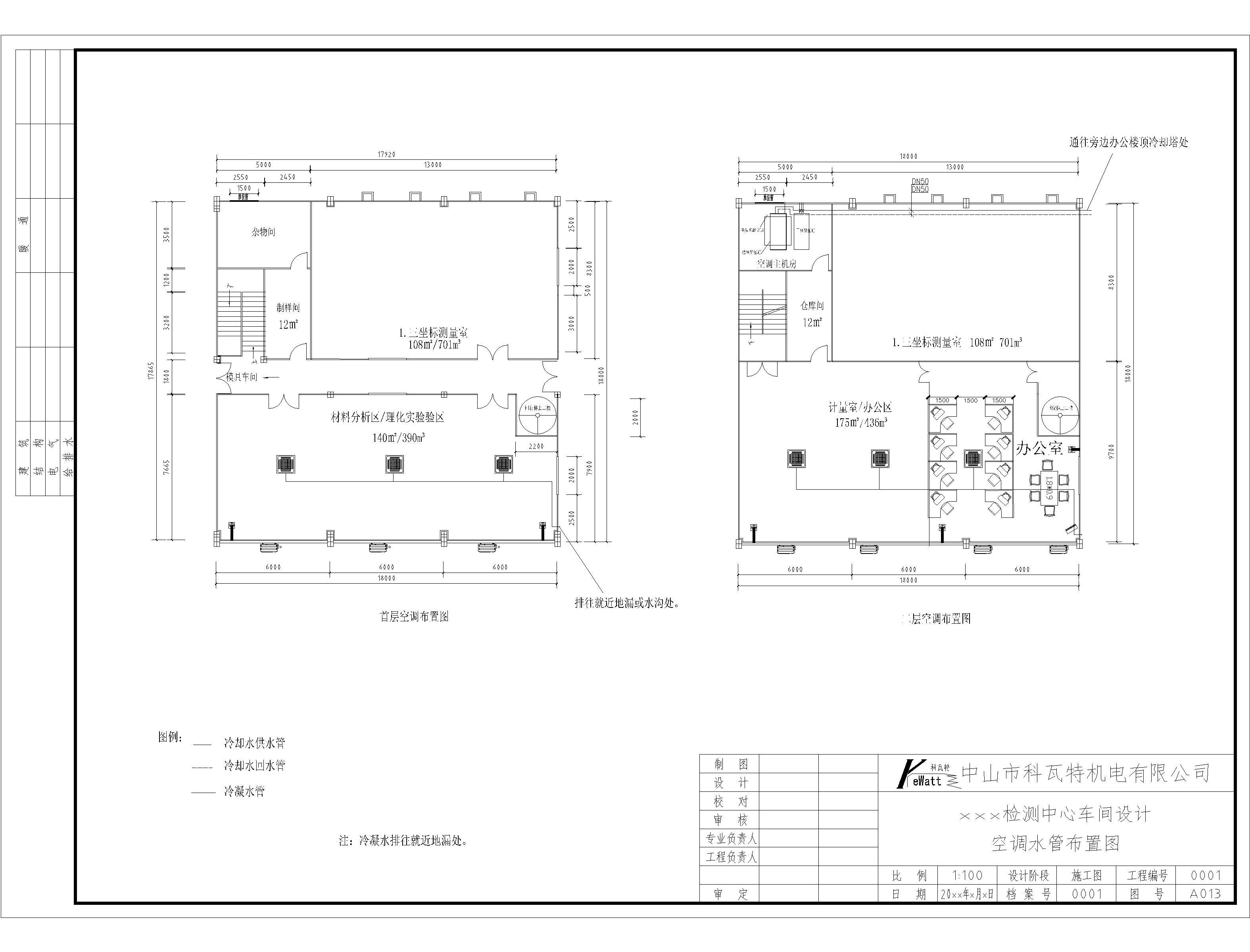

11恒溫恒濕實驗室-計量檢測中心水管布置圖，點擊打開

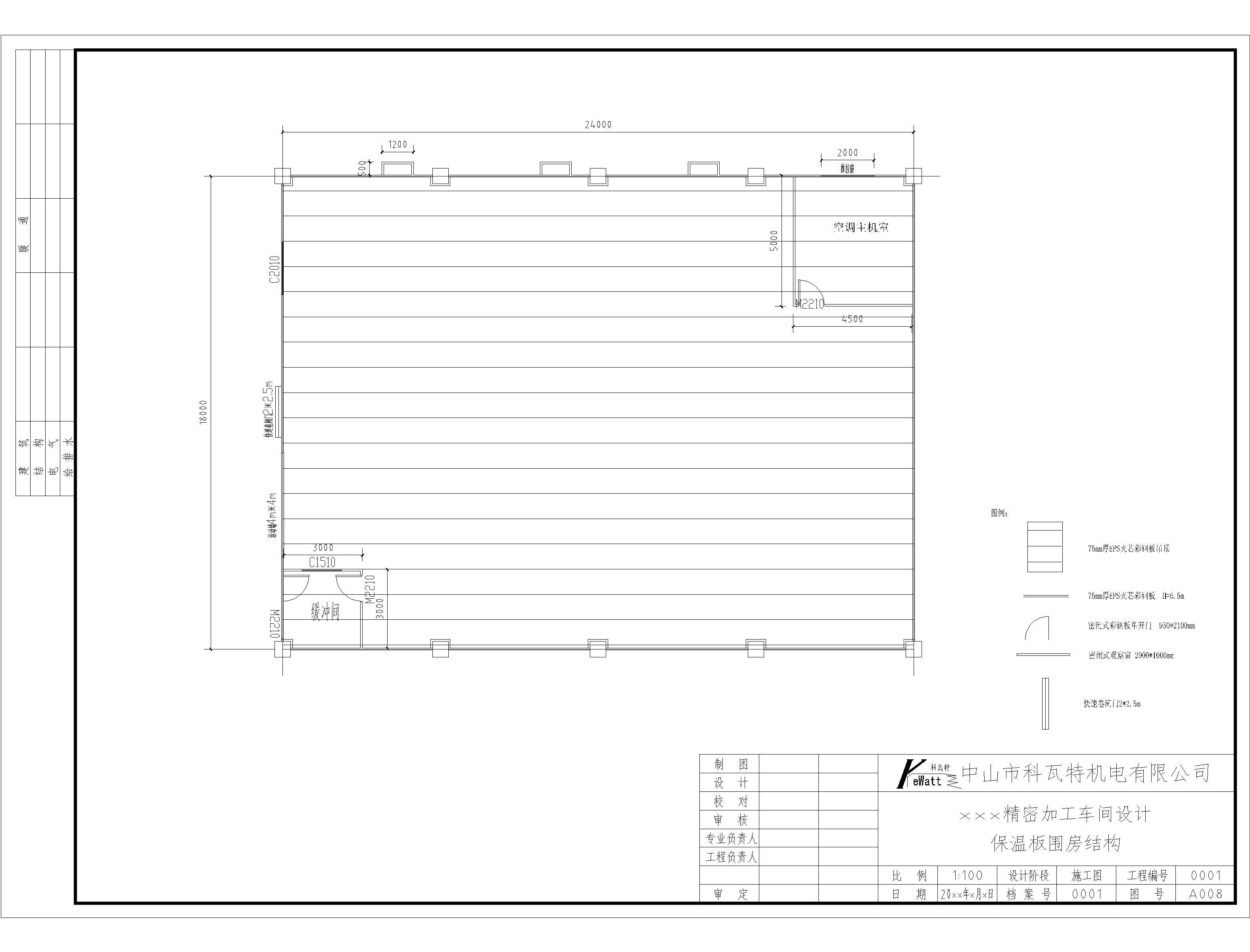

12恒溫恒濕車間裝修圍房結構圖，點擊打開

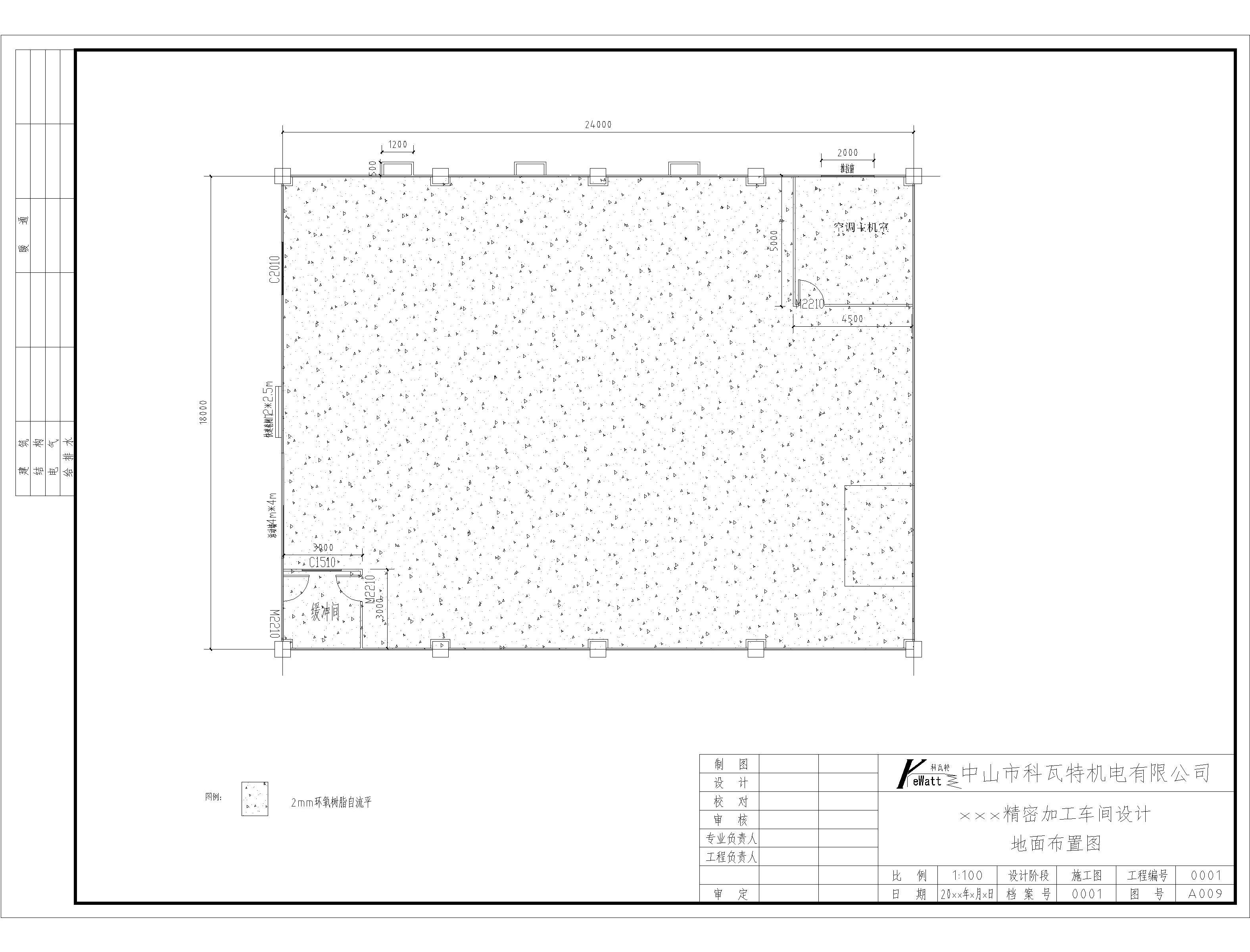

13恒溫恒濕車間地面布置圖，點擊打開

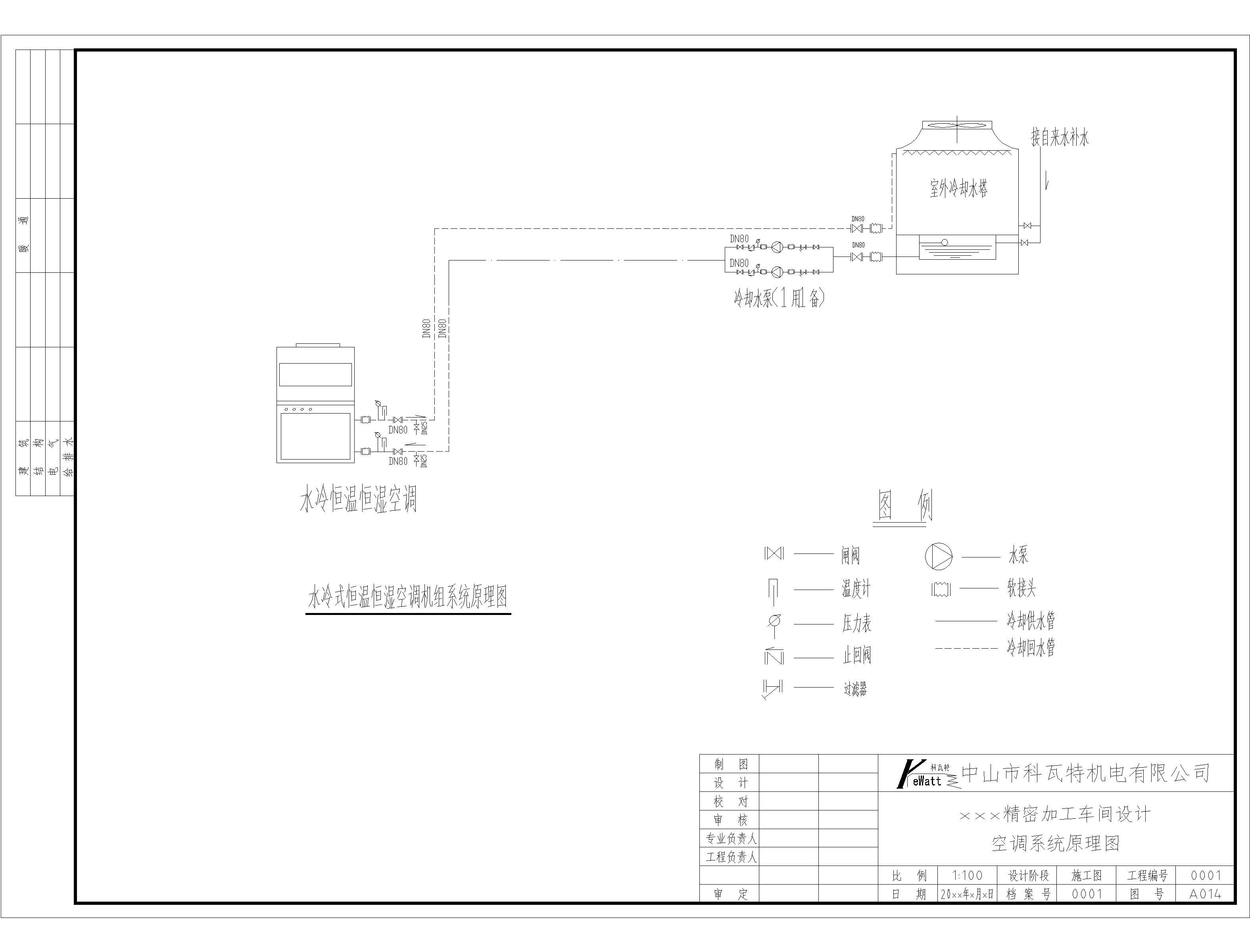

14恒溫恒濕車間-空調原理圖，點擊打開

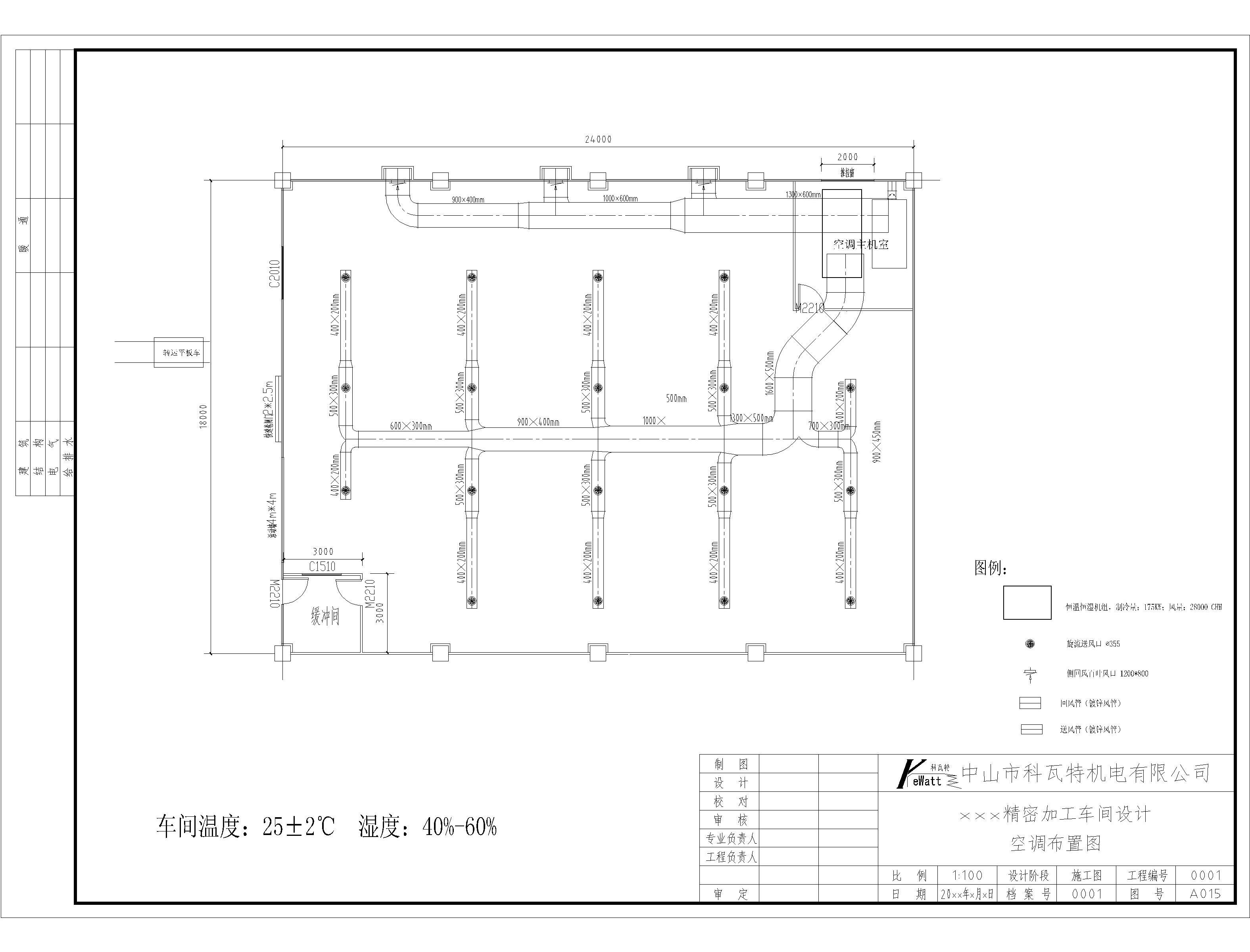

15恒溫恒濕車間空調布置圖，點擊打開

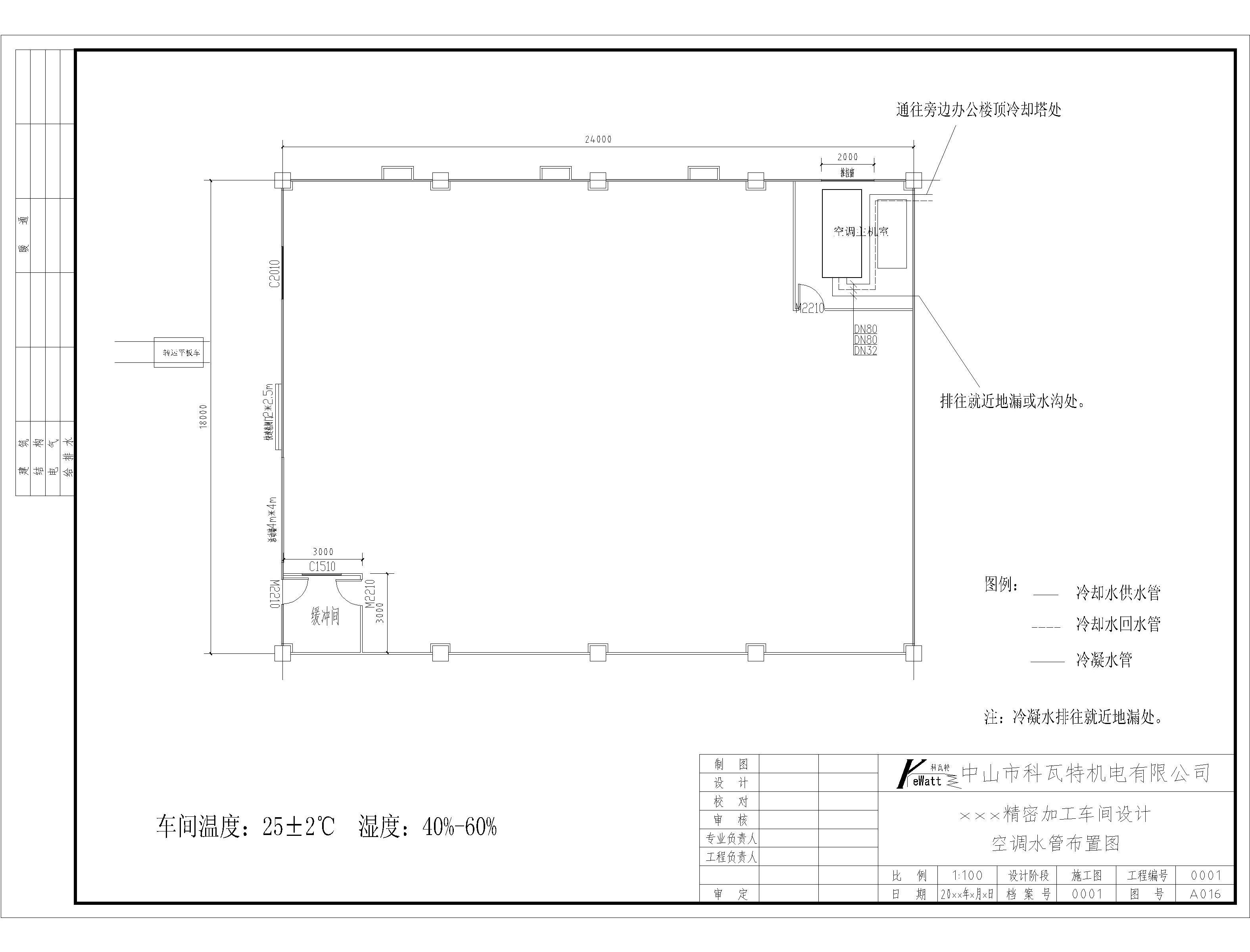

16恒溫恒濕車間水管布置圖，點擊打開
太多文件？點擊打包帶走
