恒溫恒濕室/恒溫恒濕房（恒溫間）簡介
根據國人語言表達的習慣，恒溫恒濕房也稱為：恒溫恒溫室、恒溫恒濕間甚至簡單說成恒溫間，是為滿足現代高精度產品（商品）的生產和生物培育的室內環境調節空間。如果產品（商品)在生產過程中對環境溫度、濕度有較嚴格的要求的，恒溫恒濕間也就應用而生。
恒溫恒濕間是科瓦特恒溫恒濕工程在生產領域應用很廣泛一個工程產品。目前廣泛應用于紡織品檢測系統、紙張檢測、計量標定、涂料檢測、包裝檢測、精密加工、三坐標檢測、科研機構等。隨著對質量控制的要求越來越嚴格，恒溫恒濕環境的需求越來越大，應用的領域也越來越寬廣。
科瓦特成功建設案例欣賞

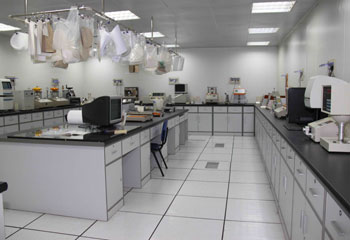

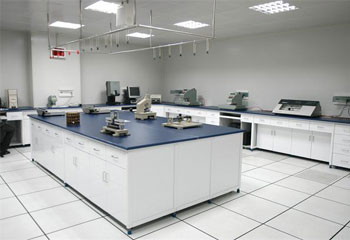

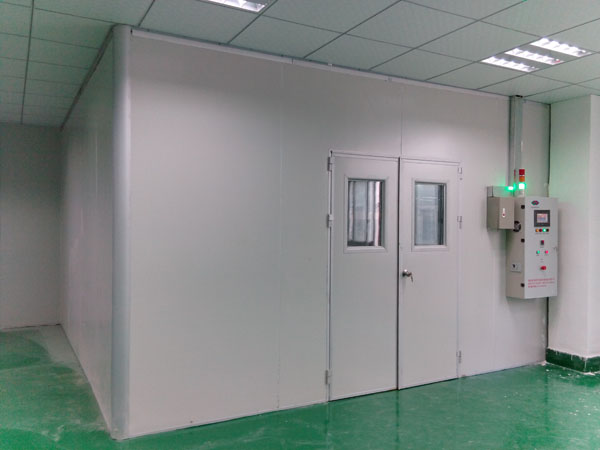

恒溫恒濕室（精密儀器實驗） 恒溫恒濕室（用于紙張印刷檢測）

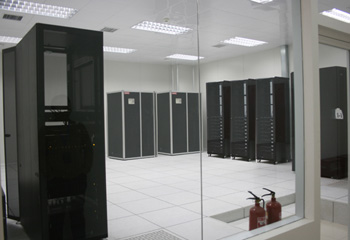

恒溫恒濕室（用于檔案存儲） 恒溫恒濕房（ 用于計算機機房）

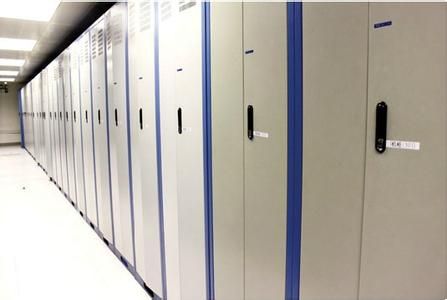

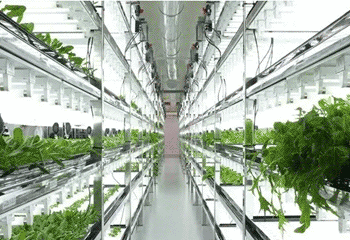

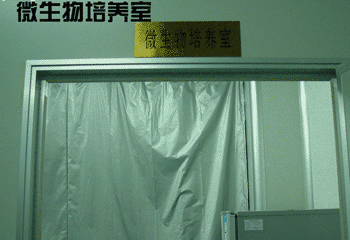

恒溫恒濕庫房（用于藥品存儲） 恒溫恒濕室（用于生物培育）

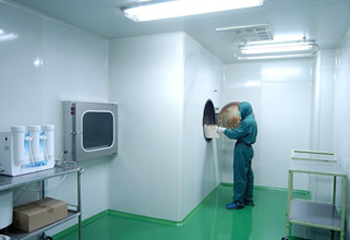

恒溫恒濕室（用于細胞培育） 恒溫恒濕房（用于動物實驗）

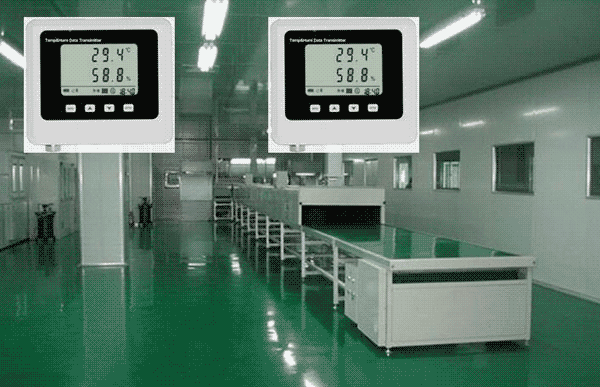

恒溫恒濕間（用于精密電子生產） 恒溫房（用于高溫老化試驗）
標準恒溫恒濕室/恒溫恒濕房/恒溫間
（1）常見產品恒溫恒濕房的要求：
|
類型 |
溫度 |
濕度 |
應用行業 |
|
常溫恒溫恒濕室 |
18-30℃ |
45%-70% |
紡織、造紙、精密制造等 |
|
低溫恒溫恒濕室 |
12-18℃ |
45%-70% |
膠片保存、藥物研究等 |
|
超低溫恒溫恒濕室 |
5-12℃ |
- |
生物培養、儲物庫等 |
|
高溫高濕老化房 |
30-80℃ |
40-95% |
電子產品高溫或老化試驗 |
補充說明：恒溫恒濕房可分為常溫，低溫，超低溫以及高溫老化房。但是不同行業的要求根據其相關行業檢測標準不同，其檢測房的溫濕度也不同。（推薦閱讀：恒溫恒濕溫濕度標準）
恒溫恒濕系統的工作原理與系統組成
1、 恒溫恒濕空調系統工作原理
1.1. 溫度控制 利用空氣調節技術、熱能傳導技術、空調制冷制熱技術對室內溫度進行加溫或降溫。
1.2. 濕度控制 利用空氣調節技術、轉輪除濕技術、空氣補濕技術對室內濕度進行加濕或除濕。

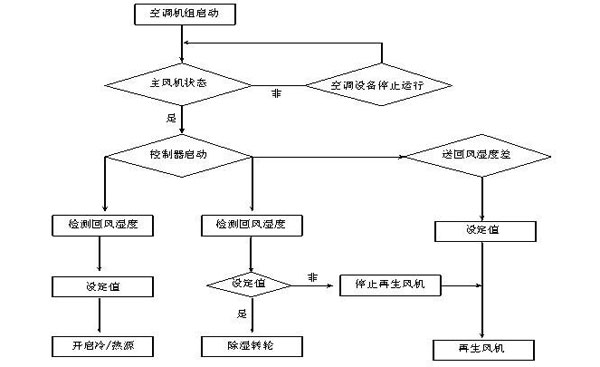

恒溫恒濕系統運行原理圖（推薦閱讀：恒溫恒濕系統控制原理）
1.3. 恒溫恒濕室的架構
1.3.1. 應用保溫保濕效果良好的建設材料，構建成一個有利于恒溫恒濕系統穩定的空間（庫體）
1.3.2. 應用溫濕度焓差關系及溫濕度補償方法將室內溫度、濕度除減量及補償關系進行溫度、濕度配比計算。
1.3.3. 就用工程手法將室內空氣流量、空氣氣流關系、補充量、正壓、負壓等方法將室內溫濕度進行一次中度精準調節。
1.3.4. 利用高精度傳感器、高精度溫濕度補償系統、運行軟件等方法進行精度精準調節
恒溫恒濕室運行原理圖
2、恒溫恒濕室/恒溫恒濕房整體結構：
2.1.保溫保濕的圍房構建（室內保濕庫房），也稱裝修系統。
2.2.恒溫恒濕系統設備（機組、管道）
2.3.送回風管道系統
2.4.恒溫恒濕控制系統
2.5輔助電力控制及照明系統工程
2.6.智能遠程控制系統
3、恒溫恒濕室/恒溫恒濕房的基本配房：
應包括緩沖房，主實驗房和空調房。

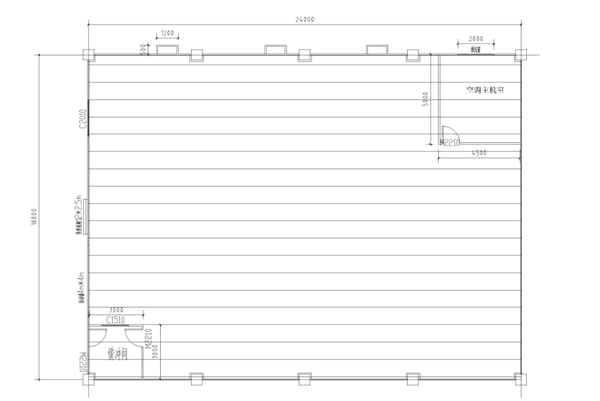

恒溫恒濕室基本平面布局圖
|
1、溫濕度控制范圍 |
2、溫濕度控制精度 |
|
3、潔凈度要求 |
4、照度要求 |
|
5、設備的熱濕量范圍 |
6、空調送回風方式 |
|
7、空壓之平衡措施 |
8、引入新風之必要性 |
|
9、系統排氣的必要性 |
10、保溫隔熱的措施 |
|
11、設施與動力之配置 |
12、靜電、振動及噪音 |
|
13、設備空間與空調間 |
14、進出通道及更衣緩沖區之安排 |
|
15、足夠維護保養空間 |
16、室內凈高與樓板載重 |
|
17、公害、污染與防災 |
18、安裝及運轉成本之衡量 |
|
19、美觀性要求 |
20、安裝成本/工期控制 |
|
21、運轉成本 |
22、維護性&彈性等因數 |
恒溫恒濕室裝修
恒溫恒濕室內圍護材料要求有嚴格的保溫隔濕性能，并注意防火。為保證氣密性，頂板，墻的四角應用密封，地面也要做保溫隔濕處理。門和窗采用科瓦特專用密閉門和密閉窗，密閉窗可用于透視窗，用于觀察，要求采用雙層隔熱固定玻璃窗。
照明需要滿足不同室內要求，一切以環保節能為主。（推薦閱讀恒溫恒濕室裝修功略）
室內通風需要根據恒溫恒濕的精度來設計通風換氣循環模式。普通的一般采用下送側回。恒溫恒濕管路部分包括風管與水管和銅管，把體內多余的能量轉移到室外，風管利用恒溫恒濕設備產生的冷熱量，再送入室內，所以保溫性能要求高。

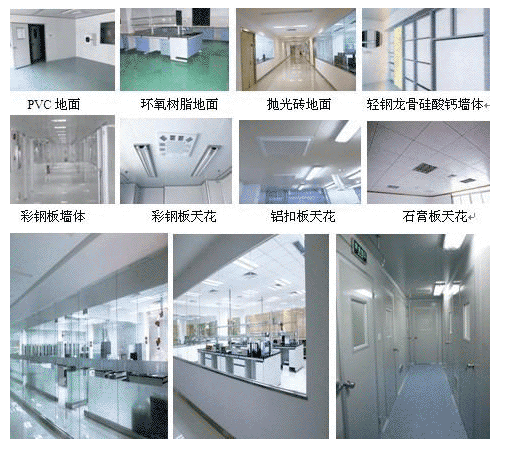

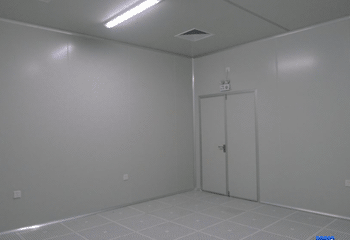

恒溫恒濕室裝修細節圖
恒溫恒濕精密空調技術參數
控制精度達：溫度精度±1.0℃，濕度精度達±2.0%以內的恒溫恒濕空調，稱為高精密恒溫恒濕空調。因這類空調大多用于造紙、
紡織、制藥、煙草、電子、計量等對溫濕度特別敏感的領域的實驗室，所以又稱實驗室專用空調。通常這一類實驗室的工藝越
復雜，造價費用越高。
高精密恒溫恒濕室空調與普通機房空調的區別
A，高精密恒溫恒濕室空調必須具備高精密溫濕度傳感器， 要求傳感器
※準確度：±1.5%RH,±0.3℃(在23±2℃時)
※重復性：優于0.5%RH和0.1℃
※穩定性：每年優于1.0%RH和0.1℃
而普通機房空調傳感器精度在±3%RH,±1℃左右就足夠了；
B，高精密恒溫恒濕實驗室空調對風量要求更高，理論上，風量越大，送風焓差越小，也就是送風越均勻，溫濕度也越均勻；
但風量越大，除濕能力越小，甚至完全喪失，所以高精密恒溫恒濕空調要求保證除濕能力的基礎上盡可能大風量，對風量的
設計非常嚴格，而普通機房空調要求較低。（推薦閱讀如何設計高精度恒溫恒濕實驗室）
C，高精密恒溫恒濕實驗室空調要求制熱量、制冷量、加濕量、除濕量可調節因?yàn)榫鹊囊?，高精密恒溫恒濕?shí)驗室空調
要求制熱量、制冷量、加濕量、除濕量可調節。
※對于制熱，根據溫差大小，采用多級制熱方式進行調節，溫差小時只開啟一級加熱，溫差稍大時，同時開啟1，2級加熱，
溫差再大時，同時開啟1，2，3級加熱；（推薦閱讀：不同恒溫恒濕空調設計方法）
※對于加濕，采用比例加濕方式，根據濕度差大小控制加濕量；
※對于制冷和除濕的調節，目前共有三種調節控制方式：
第一代：采用多級制冷，主要可調節溫度，對濕度調節效果不明顯；
第二代：采用智能變頻制冷，可實現制冷量從百分之五十到百分之百無級調節，可實現對濕度穩定性的問題，通常用于高精密
恒溫恒濕空調，效果較明顯。但工藝較復雜，需要各個環節緊密配合，只要其中一個環節出問題，就會出現故障，因此協調 好會故障率較高。
科瓦特采用第三代德國軍工技術一體化高精密恒溫恒濕空調技術，可實現恒溫±0.1℃，恒濕±1%RH，目前處于行業領先地位。
科瓦特精密恒溫恒濕空調具有以下特點
A、高精度：實驗室環境的精準性是影響檢測結果最大因素，因此對設備的精確控制是我們選擇恒溫恒濕空調系統的首要因素，

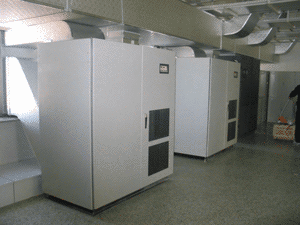

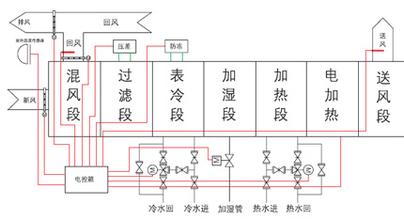

恒溫恒濕空調運行原理 恒溫恒濕精密空調機組
恒溫恒濕控制系統
恒溫恒濕控制系統是恒溫恒濕室工程系統中的關鍵部份，控制儀表的品質精度是直接關系到整個恒溫恒濕室項目的品質精度。
控制系統包括高精度，高靈敏的溫濕度控制系統和溫濕度傳感系統。
（1）溫濕度控制系統：恒溫恒濕控制一般采用DDC或PLC智能化控制，控制器一般采用西門子或三菱等品牌，根據室內傳
感器反饋的信號做出相應的動作，智能化高，操作方便，反應迅速和準確。
?。?）溫濕度傳感器：根據所需溫濕度范圍和精度要求選擇合適的傳感器。常用的溫濕度傳感器一般溫度范圍是-40-120℃，
而濕度范圍為0~100%RH，輸出信號具有多樣性，一般有4-20ma，0-5V，0-10V等常見模擬信號，有的還帶有485數字信號
輸出?？刂葡到y(tǒng)的穩定性、動作的正確與快速性是維持恒溫恒濕系統長期正常運行關鍵。
恒溫恒濕控制系統 恒溫恒濕控制系統原理圖
恒溫恒濕室項目?jī)r(jià)格預算費用
恒溫恒濕室的造價與項目的大小，行業，用途與恒溫恒濕精度（誤差）有關，要求越高，工藝越復雜，價格也越高.詳情可點擊了解恒溫恒濕室項目預算組成部分，或者撥打0760-23626816，同時可聯系在線客服取得免費方案與報價。
恒溫恒濕室管理制度
詳見恒溫恒濕室管理制度與溫濕度記錄表
