一- 恒溫恒濕車間設計制作必須符合以下標準：

---

《建設單位提供的設計技術要求、實驗室建筑結構資料及現場實際情況。

2.《GB 50019-2015 工業建筑供暖通風與空氣調節設計規范》

3.《GB50016-2006　建筑設計防火規范》

4.《GB50243-2002　通風與空調工程施工驗收規范》

5.《GB 50189-2005公共建筑節能設計標準》

6.《GB 50242-2002 建筑給水排水及采暖工程施工質量驗收規范》

7.《GB50303-2002建筑電氣工程施工質量驗收規范》

8.《GB50185-2010工業設備及管道絕熱工程施工質量驗收規范》

9.《JGJ91-93 科學實驗室建筑設計規范》

10.《國家建筑標準設計圖集-暖通空調設計選用手冊》

11.其他相關技術標準及規范


 二- 項目?jī)?nèi)容

---

科瓦特應設計和提供能滿足上述要求，以及為保證芯庫在要求溫濕度下安全、可靠運行與操作、檢查、調試與維護所必需的所有

設備，具體包括：

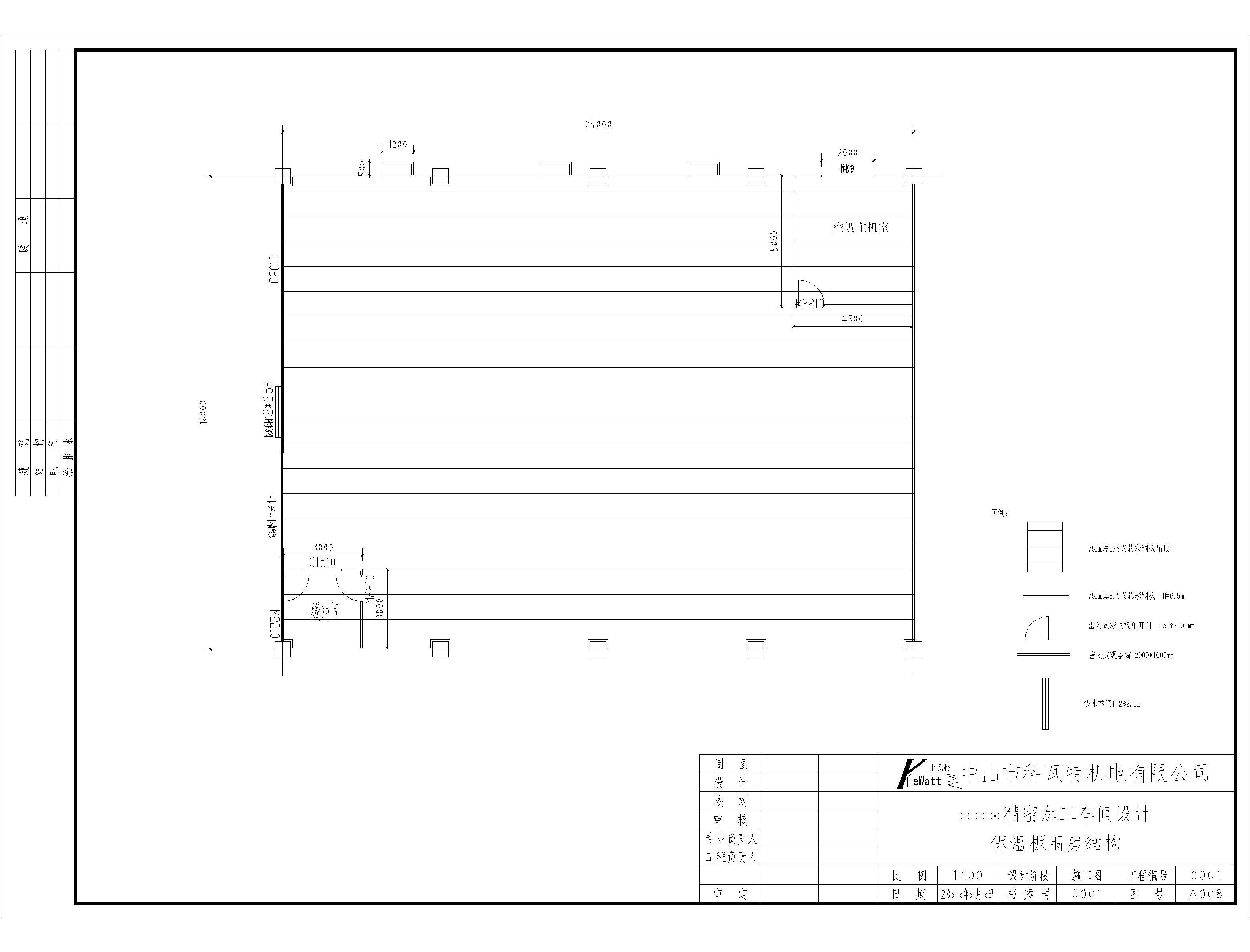

1. 由于庫房要求中間不能有柱子，且跨度較大，因此考慮設置桁架結構。庫房主體以100mm厚保溫板，雙面彩鋼板厚度為

0.5mm。庫房的外形尺寸定為55mx17.9mx4.9m。

2. 參考 點設計標準

3. 倉門：

1）進出貨物庫門為升降門，總共16個門，每個貨架對應一個門，中間部分采用透明材料以便于觀察芯庫內倉儲情況。

2）倉門打開速度≤8S，關閉速度≤8S

3）倉門采用遙控方式開啟，遙控設備安裝在甲方現有叉車上，共安裝4套。遙控器能獨立控制每一個倉門的開啟和關閉。遙控

器需設置急停按鈕，并采用防誤操作設置。每個倉門內外都必須設置急停開關，并安裝防擠傷或夾傷等意外傷害的防護裝置。

倉門必須有防脫落設計，防止打開時意外脫落導致人身傷害！

4）庫房?jī)?nèi)部每個倉門附近需設置開啟開關，便于進入庫房?jī)?nèi)工作的人員打開倉門。

5）倉門要有自動關閉功能。當叉車將托盤叉出后，在確認倉門下方無障礙物或人員的情況下，倉門應能自動關閉?？刹捎霉饽?br />
開關或其他有效方式進行識別控制。

6）倉門設計要方便人員進出。生產中需要人員在芯庫內檢查泥芯或巡檢設備。

4. 除濕設備放在室外，需制安單獨機房，機房采用夾芯彩鋼板結構，地面為混凝土，且地面需做隔氣防潮處理，采用刷防水涂

料的方式，防水涂料厚度應不小于2mm。

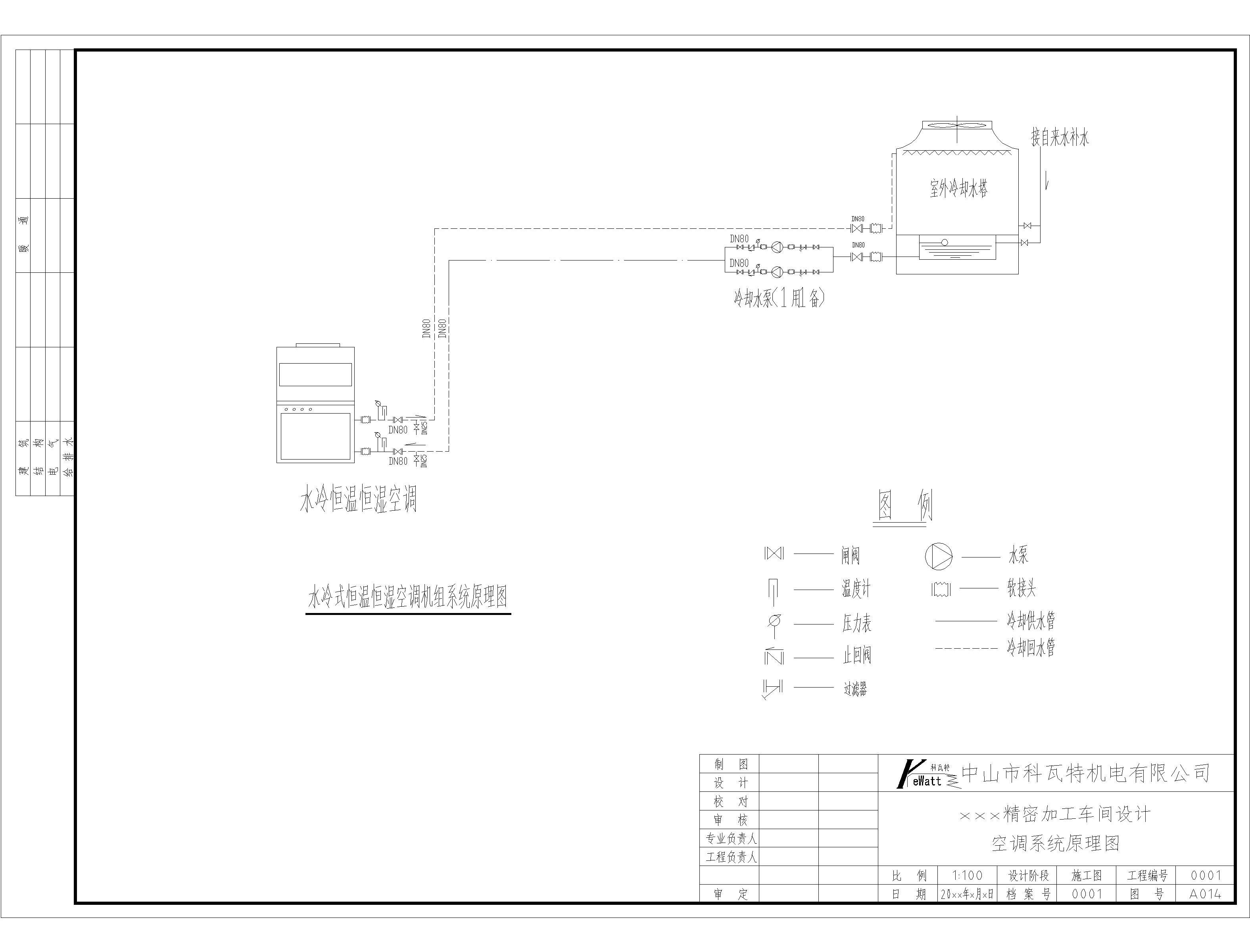

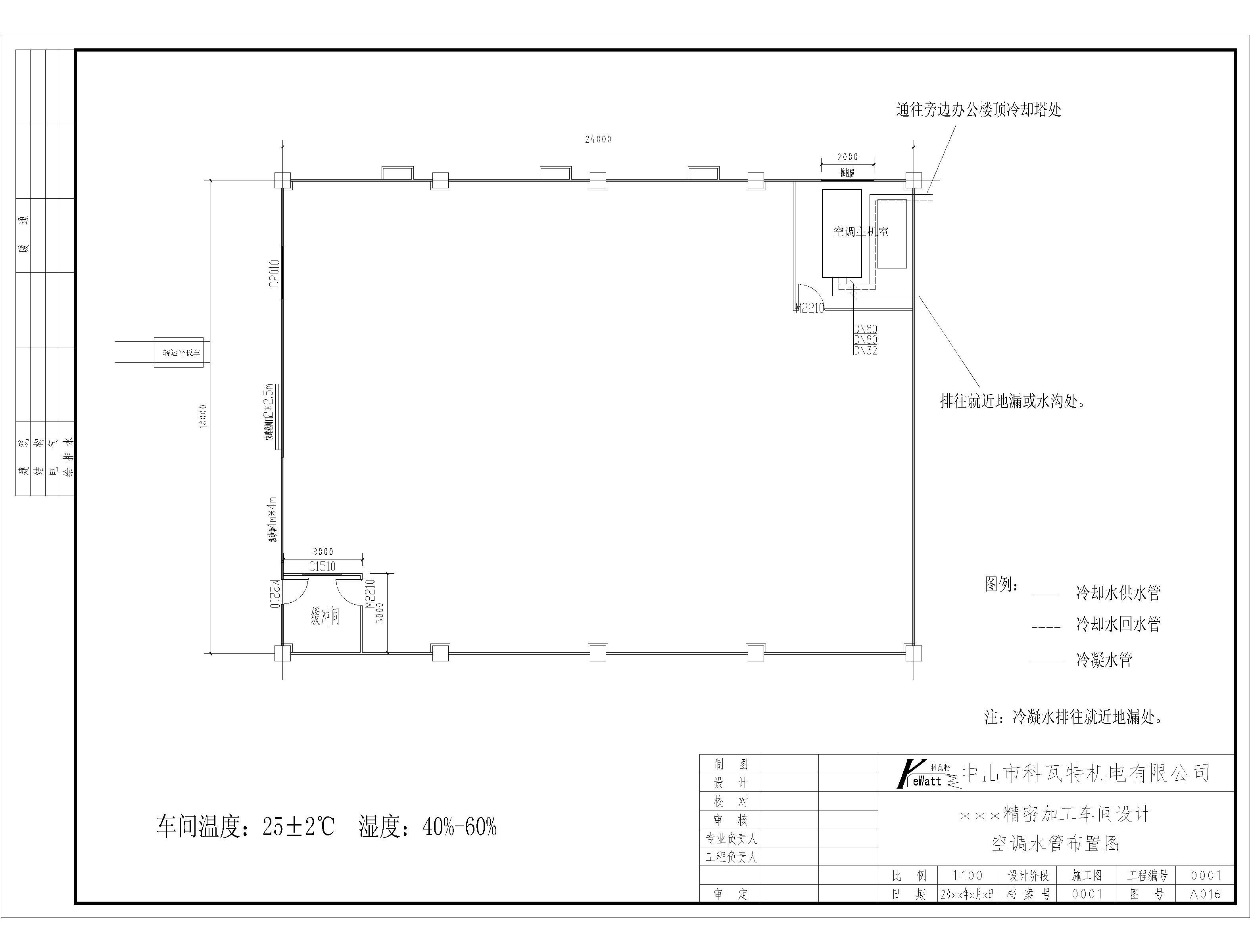

5. 采用組合式轉輪方案，由于此庫房設置在大廠房?jī)?nèi)，環境粉塵較大，且夏季溫度較高，因此冷卻降溫設備擬放置在室外，以

冷水的方式供應空氣處理機組冷量。鑒于廠房的實際情況，空氣處理機組應放置在機房?jī)?nèi)，以減少灰塵的影響，轉輪再生風通過

風管引到室外。在出風側設有后表冷以控制干燥房?jī)?nèi)的溫度。除濕設備需采用國內知名品牌，提供一年質保。

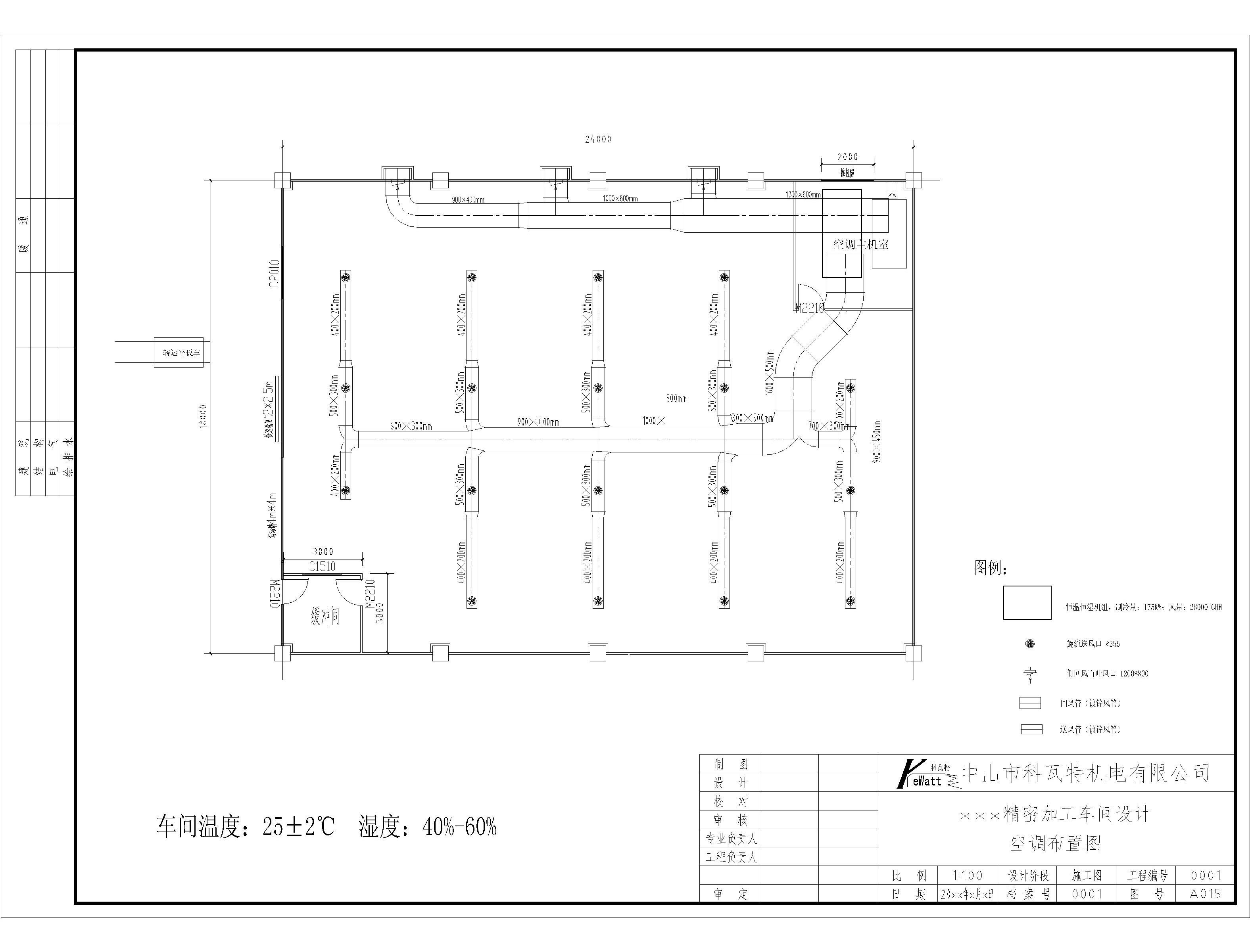

6. 送、回風系統

1）風管材料需選用鍍鋅鋼板，厚度≥1mm

2）風管的制作和安裝必須符合《通風與空調工程施工質量驗收規范 GB50243-2002》

7. 照明light:

1）芯庫內需安裝照明燈具，采用LED光源，離地面1米亮度≥200lux


三 -科瓦特需提供

---

4套溫濕度測量器安裝于恒溫恒濕車間內，具體位置由甲方現場指定。


四-電氣安裝 Electrical installation

---

- 根據IEC標準和國內的有關規定，進行電氣電控設備的供貨，安裝和檢驗：

- 現場需要的控制按鈕開關等材料的供貨

- 所有器件的供貨與安裝（行程開關，光電管，閥門，電磁閥，控制儀表，動力儀表等）

- 從電控柜到現場設備所需的線槽，軟硬線管，分路盒，接線盒，附件等的供貨與安裝

- 電纜電線的供貨與安裝

- 電纜和連線所需的所有附件如線卡，線端，號碼標識等

- 在電纜槽內，強電部分應與弱電部分相隔離。

- 從電纜槽出來的所有分線將在保護管內。

- 所有輔助裝置（馬達，限位開關等）必須單獨接線，所有線路末端要與接線盒

- 及放在配電柜內的端線板連接，并編號.

- 限位開關及光電感應器應在需要的部位由相應的保護裝置加以保護。

- 接線盒必須放在安全并便于接線的范圍之內。

- 柜內導線線號應與控制線路圖一致，線號清晰，同一導線線號一致。


五-機械安裝

---

- 設備將供給并在****汽車鑄造有限公司進行安裝和驗收：

- 機械設備的供貨，安裝和檢驗：

- 機械安裝，包括所有必需材料，以及消耗材料（如電極，氧氣、乙炔等）


六-設備調水平

---

-自維修 TPM

- 供貨設備要根據維修-TPM-的原則進行設計和制造，要具有：

- 可檢查性

- 各部分的易懂性

- 所有部件有標記

-  所有部件的運動有 ON-OFF （開-關）信號

- 現場設備手冊中標明需保養，校準，加固，潤滑等部位

- 安裝可拆卸的防護裝置


七-文件Documents

---

應提供下列中英文兩種版本的文件各兩份，格式為AutoCAD release 2007, EXCEL, WORD。

-  機械部分mechanical parts：

- 總布置圖 general layout

- 裝配圖    assembly drawing

- 部件圖    part drawing

- 安裝詳圖 installation drawing

- 氣路圖    pneumatic chart

-專用部件的圖紙。Drawings for special parts

- 電氣部分electrical parts：

- 控制柜面板圖 panel drawing of  the control cabinet

- 電氣原理圖    Electrical diagrams

- 材料清單  material list

- 電纜電線表與接線端子清單 list of cables and wiring terminals

- 電氣設備布置圖 layout of electrical equipment

- 應用軟件   application software

- 備件清單spare parts list：

- 3班制，1年生產所需備件清單

- 3班制，3年生產所需備件清單







八-售后文件documents：

---

- 使用與維修手冊O(shè)peration and maintenance manual

- 各部件說明書    Specifications of each part

- 機電設計證明    Design certification  of mechanical and electrical

- 安裝合格證明    Installing certification

- 出廠檢驗合格證明  Factory inspection certificat

- 供貨部件上標有CE論證的標識和/或中國3C論證標識.
